CARTE FIREWIRE 3-PORT PCI EXPRESS #F5U504 - Tarjeta de expansión PCI Express BELKIN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Tarjeta FireWire 3 puertos PCI Express
Características técnicas principales	3 puertos FireWire 800 (1394b), compatible con FireWire 400 (1394a)
Alimentación eléctrica	Alimentación por el slot PCI Express, no se necesita alimentación externa
Dimensiones aproximadas	Estándar PCI Express, dimensiones variables según la instalación
Peso	Alrededor de 100 gramos
Compatibilidades	Compatible con Windows y Mac OS
Funciones principales	Conexión de dispositivos FireWire como cámaras, discos duros externos, etc.
Mantenimiento y limpieza	Desconectar el ordenador antes de cualquier manipulación, limpiar con un paño suave
Piezas de repuesto y reparabilidad	Reparabilidad limitada, no hay piezas de repuesto disponibles para este modelo
Seguridad	No exponer a la humedad, evitar golpes físicos
Información general útil	Verificar la compatibilidad con su sistema antes de la compra

Preguntas frecuentes - CARTE FIREWIRE 3-PORT PCI EXPRESS #F5U504 BELKIN

¿Cómo instalar la tarjeta FireWire de 3 puertos PCI Express BELKIN?

Para instalar la tarjeta, apague su computadora, desconéctela, abra la carcasa, inserte la tarjeta en una ranura PCI Express disponible, luego cierre la carcasa y vuelva a conectar la computadora.

Mi computadora no reconoce la tarjeta FireWire, ¿qué hacer?

Asegúrese de que la tarjeta esté correctamente insertada en la ranura PCI Express. Verifique también si los controladores están instalados. Puede descargar los últimos controladores en el sitio de Belkin.

¿Cómo actualizar los controladores de la tarjeta FireWire?

Para actualizar los controladores, visite el sitio de Belkin, busque el modelo F5U504, descargue los últimos controladores compatibles con su sistema operativo y luego instálelos.

¿La tarjeta FireWire es compatible con Windows 10?

Sí, la tarjeta FireWire de 3 puertos PCI Express BELKIN es compatible con Windows 10, pero asegúrese de instalar los controladores apropiados para garantizar un funcionamiento óptimo.

¿Qué hacer si tengo problemas de transferencia de datos con la tarjeta?

Verifique que sus cables FireWire estén en buen estado y correctamente conectados. Intente conectar otro dispositivo para ver si el problema persiste. Si es necesario, actualice los controladores o contacte al soporte técnico.

¿La tarjeta FireWire admite dispositivos Thunderbolt?

No, la tarjeta FireWire no admite dispositivos Thunderbolt. Solo es compatible con dispositivos FireWire.

¿Dónde puedo encontrar información adicional sobre el producto?

Puede consultar el sitio oficial de Belkin o el manual de usuario proporcionado con la tarjeta para obtener más información y soporte.

MANUAL DE USUARIO CARTE FIREWIRE 3-PORT PCI EXPRESS #F5U504 BELKIN

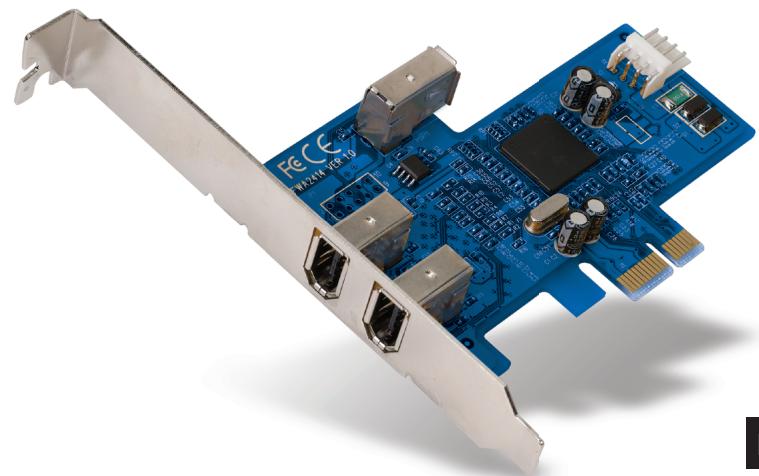

Añada a su ordenador 3 puertos FireWire® utilizando la tecnología PCI Express

Índice de contenidos

1. Introducción .... 1

Características ...... 2

Especificaciones ...... 2

Entorno....2

Requisitos mínimos del sistema 3

Contenido del paquete ....3

1. Instalación del hardware 4

2. Verificación de la instalación....6

3. Información......8

Introducción

Introducción a PCI Express

Durante los últimos 10 años, PCI ha sido la principal interfaz para los ordenadores personales, prácticamente todos los PC utilizaban la especificación bus PCI, de 32 bits, funcionando a 33 MHz, y alcanzando una tasa de transferencia máxima de sólo 133,3 Mbps. Nos encontramos en la era de información, en la que el tamaño de los datos crece exponencialmente, aumentando la demanda de tasas de transferencia más rápidas. Esta necesidad condujo a Intel a desarrollar el estándar PCI Express, que ofrece mayor velocidad y estabilidad para las transferencias de datos.

Las formas comunes de PCI Express son las llamadas x1, x2, x4, x8, y x16, cada forma se caracteriza por un diseño de ranura único. Un bus PCI Express de transmisión de una línea (x1) en una dirección puede alcanzar una velocidad de 250 MB, casi el doble que la velocidad de transmisión del estándar PCI. Un bus PCI Express de 16 líneas (x16) puede alcanzar velocidades de hasta 16 Gbps.

Introducción

1

2

3

4

Características

• Cumple con las especificaciones PCI Express 2,5 Gbps de una línea y las especificaciones 1.0 PCI Express
• Ofrece tasas de transferencia de datos 1394a de hasta 400 Mbps

Especificaciones

• Interfaz: PCI Express
• Modo: PCI Express 1394a
  • Controlador: Texas Instruments XIO2200
• Canales: 2 puertos 1394a externos y 1 puerto interno

Entorno

• Humedad ambiente de funcionamiento: 0° C \~ 57° C
• Temperatura de almacenamiento: -20° C \~ 85° C
• Humedad relativa de funcionamiento: 5 \~ 95% Humedad relativa

Requisitos mínimos del sistema

• Ordenador con Windows® y ranura PCI Express disponible*
  • Windows 2000, XP, 2003 Server

*Atención: La tarjeta incluida no encajará en una ranura estándar PCI.

Contenido del paquete

• Tarjeta PCI Express de 3 puertos FireWire
- Manual del usuario

Instalación del hardware

1. Apague su ordenador y desconecte todos los dispositivos y periféricos conectados.
2. Quite la cubierta de su ordenador. Consulte el manual de usuario del fabricante de su ordenador para más información al respecto. Toque cualquier parte metálica de la carcasa de su ordenador para descargar la electricidad estática. Esto evitará que su ordenador y la Tarjeta PCI Express sufran daños.

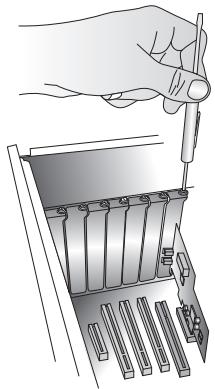

3. Localice la ranura PCI Express en la placa base de circuitos de su ordenador. Extraiga la placa de metal que cubre la ranura trasera que corresponde con la ranura PCI Express que ha seleccionado (vea la siguiente ilustración).

1. Extraiga la Tarjeta PCI Express de su envoltorio protector antiestático. Sujétela por el soporte de metal, no toque los conectores con extremos dorados. Inserte la Tarjeta PCI Express en la ranura PCI Express, alineando con cuidado el soporte trasero con la carcasa del ordenador. Asegúrese de que el borde de la Tarjeta PCI Express está insertado completamente en la ranura.

2. Vuelva a colocar el tornillo de la cubierta de la ranura.

1. Después de instalar la Tarjeta PCI Express, vuelva a colocar la carcasa exterior del ordenador y encienda de nuevo su ordenador.

ATENCIÓN: No conecte ningún dispositivo a su Tarjeta PCI Express hasta que no haya finalizado la instalación del controlador.

1. El Asistente de nuevo hardware se iniciará y reconocerá la Tarjeta PCI Express 1349a.
2. Windows instalará automáticamente el controlador correcto.

La instalación ha finalizado. La Tarjeta PCI Express está lista para ser utilizada.

1

2

3

4

ES

Verificación de la instalación

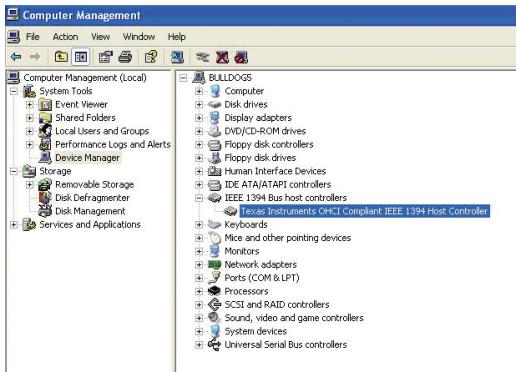

Consulte el “Administrador de dispositivos de Windows” para confirmar que la Tarjeta PCI Express ha sido instalada correctamente.

1. Haga clic con el botón derecho del ratón en "Mi PC" y seleccione "Administrar".
2. Seleccione la pestaña del "Administrador de dispositivos".
3. Haga clic en el signo más (+) situado junto a "IEEE 1394 Bus host controllers". La lista incluirá ahora la entrada de "Texas Instruments OHCI Compliant IEEE 1394 Host Controller".

Regulación de la Comisión Federal de Comunicaciones de Estados Unidos (FCC)

DECLARACIÓN DE CONFORMIDAD CON LAS NORMATIVAS DE LA FCC SOBRE COMPATIBILIDAD ELECTROMAGNÉTICA

Nosotros, Belkin Corporation, con sede en 501 West Walnut Street, Compton, CA 90220, EE.UU., declaramos bajo nuestra sola responsabilidad que el producto

F5U504ea

al que hace referencia la presente declaración, cumple con la sección 15 de las normativas de la FCC. Su utilización está sujeta a las siguientes dos condiciones: (1) este dispositivo no debe provocar interferencias nocivas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan provocar un funcionamiento no deseado.

Declaración de conformidad CE

Nosotros, Belkin Components, declaramos bajo nuestra sola responsabilidad que el producto F5U504, al que hace referencia la presente declaración, está en conformidad con el estándar genérico de emisiones EN 55022:1998 EN 50081-1 y con el estándar genérico de inmunidad EN 50082-1 1992.

Modificaciones

La FCC exige que se notifique al usuario de que cualquier cambio o modificación del presente dispositivo que no sea aprobado expresamente por Belkin Corporation podría invalidar el derecho del usuario para utilizar este equipo.

Garantía de por vida del producto de Belkin Corporation Limited

Belkin Corporation proporciona para el presente producto una garantía para toda la vida de reparación gratuita, por lo que respecta a mano de obra y materiales. En el caso de presentarse un fallo, Belkin decidirá entre la reparación del mismo o la sustitución del producto, en ambos casos sin costes, siempre que se devuelva durante el periodo de garantía y con los gastos de transporte abonados al vendedor autorizado de Belkin en el que se adquirió. Es posible que se solicite una prueba de compra.

Esta garantía perderá su validez en el caso de que el producto haya sido dañado de forma accidental, por abuso o utilización errónea del mismo; si el producto ha sido modificado sin la autorización por escrito de Belkin; o si alguno de los números de serie de Belkin ha sido eliminado o deteriorado.

Información

LA GARANTÍA Y RESTITUCIONES LEGALES ESTABLECIDAS EXPRESAMENTE EN EL PRESENTE ACUERDO SUSTITUYEN A TODAS LAS DEMÁS, ORALES O ESCRITAS, EXPRESAS O IMPLÍCITAS. BELKIN RECHAZA DE MANERA EXPLÍCITA TODAS LAS DEMÁS GARANTÍAS IMPLÍCITAS, INCLUYENDO, SIN LIMITACIÓN, LAS GARANTÍAS DE COMERCIABILIDAD Y DE IDONEIDAD PARA UN FIN ESPECÍFICO.

Ningún distribuidor, agente o empleado de Belkin está autorizado a realizar ningún tipo de modificación, extensión o alteración de la presente garantía.

BELKIN NO SERÁ EN NINGÚN CASO RESPONSABLE POR LOS DAÑOS IMPREVISTOS O CONSIGUIENTES RESULTANTES DE UN INCUMPLIMIENTO DE LA GARANTÍA, O BAJO NINGUNA OTRA CONDICIÓN LEGAL, INCLUYENDO, PERO NO EXCLUSIVAMENTE, LOS BENEFICIOS PERDIDOS, PERÍODOS DE INACTIVIDAD, BUENA VOLUNTAD, DAÑOS DURANTE LA REPROGRAMACIÓN O REPRODUCCIÓN DE CUALQUIERA DE LOS PROGRAMAS O DATOS ALMACENADOS EN O UTILIZADOS CON LOS PRODUCTOS BELKIN.

Algunas jurisdicciones no permiten la exclusión o limitación de los daños imprevistos o consecuentes ni las exclusiones de las garantías implícitas, por lo que cabe la posibilidad de que las anteriores limitaciones o exclusiones no le afecten. Esta garantía le proporciona derechos legales específicos y usted puede beneficiarse asimismo de otros derechos legales específicos que varían entre las distintas jurisdicciones.

BELKIN®

Tarjeta PCI Express™ de 3 puertos FireWire

BELKIN®

www.belkin.com

Belkin Ltd.

NN10 6GL, Reino Unido

[phone]

[phone] fax

Belkin GmbH

Hanebergstrasse 2

80637 Múnich, Alemania

[phone]

[phone] fax

Belkin B.V.

Boeing Avenue 333

1119 PH Schiphol-Rijk, Países Bajos

[phone]

[phone] fax

Belkin SAS

130 rue de Silly

92100 Boulogne-Billancourt, Francia

[phone]

[phone] fax

Asistencia técnica de Belkin

Europa: 00 800 223 55 460

© 2006 Belkin Corporation. Todos los derechos reservados. Todos los nombres comerciales son marcas registradas de los respectivos fabricantes enumerados. FireWire es una marca comercial de Apple Computer, Inc., registrada en los EE.UU. y en otros países. PCI Express es una marca registrada de PCMCIA.
